에디터 상에서 보이는 객체를 렌더하기 위해 이전 글에서 Editor Module을 준비했습니다.

포인트 라이트나 기타 볼륨 객체와 같이 PIE 환경이 아닌 시점에도 범위 등을 표현하기 위해 많은 시간이 걸렸습니다.

Point Light와 볼륨 범위를 시각적 표현으로 그린 Shape



하찮지만 꽤 유용하게 쓰일 것 같습니다. 아래는 결과물의 모습입니다.

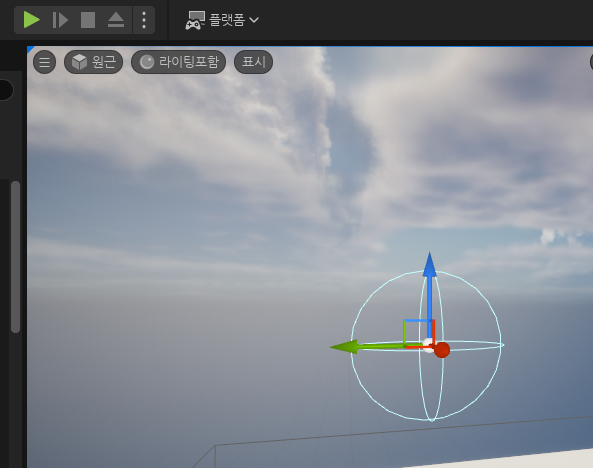

아래 이미지에서 보이는 것과 같이 실행중이 아님에도 Debug용 Shape를 확인할 수 있습니다.

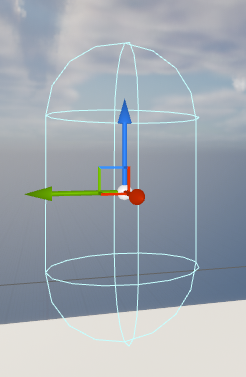

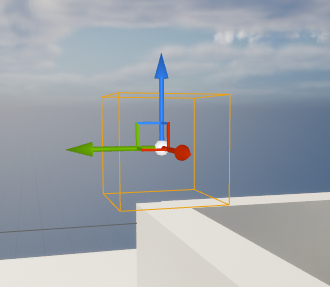

ShapeType에 따라 Sphere, Box, Capsule을 그렸습니다.

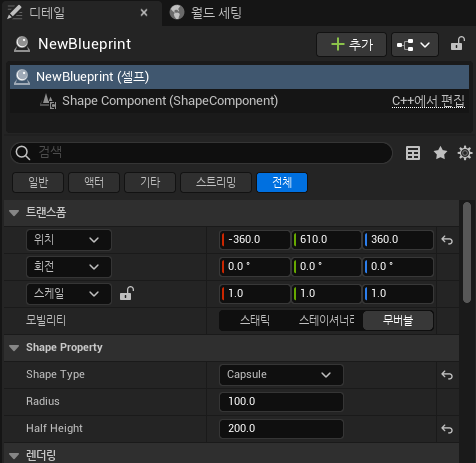

컴포넌트 추가로 이 기능을 편리하게 이용할 수 있습니다.



위와 같이 만들기 위해서는 Editor 전용 모듈을 생성해 주어야 합니다.

본 글에서는 컴포넌트를 시각화 할 수 있는 방법에 대해 설명합니다.

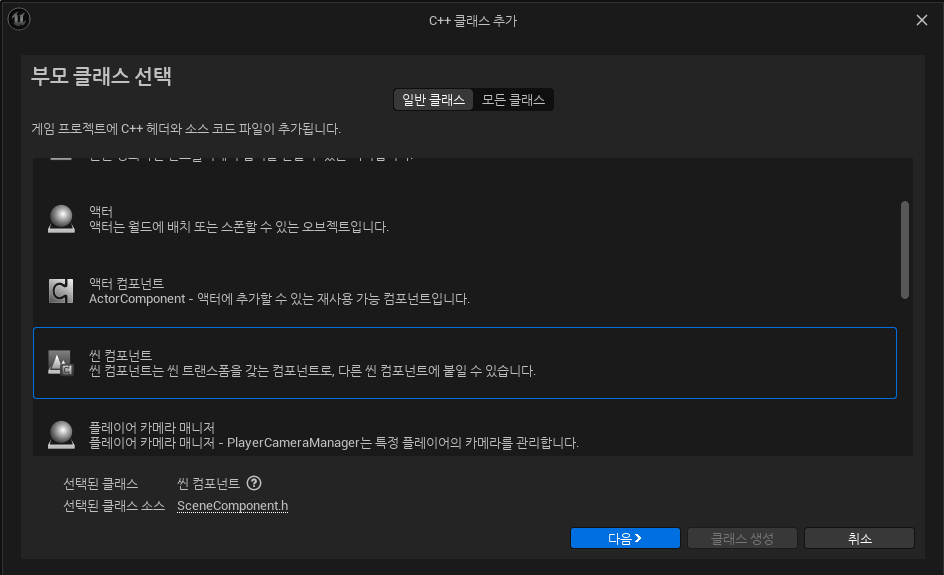

먼저 일반적으로 클래스를 생성하는 것처럼 SceneComponent를 상속받은 클래스를 생성합니다.

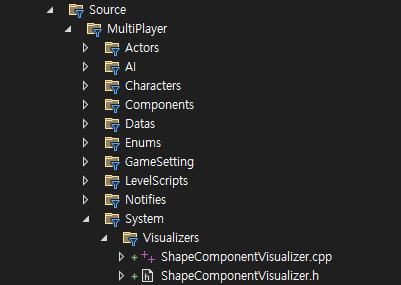

MyProject/System/Visualizer폴더 하위에 클래스를 생성했습니다.

작업중인 프로젝트에 적용한 것이라 복잡한 폴더는 양해 부탁드립니다.



기타 구현 없이 기본 클래스만으로도 구현이 가능합니다.

#pragma once

#include "CoreMinimal.h"
#include "Components/SceneComponent.h"
#include "ShapeComponentVisualizer.generated.h"


UCLASS( ClassGroup=(Custom), meta=(BlueprintSpawnableComponent) )
class MULTIPLAYER_API UShapeComponentVisualizer : public USceneComponent
{
	GENERATED_BODY()

public:
	UShapeComponentVisualizer();
};

#include "System/Visualizers/ShapeComponentVisualizer.h"

UShapeComponentVisualizer::UShapeComponentVisualizer()
{

}



위 컴포넌트는 Editor 전용 그리기 대상이 됩니다.



이후 이전 글에서 추가한 Editor 모듈에서 스크립트를 추가해줍니다.

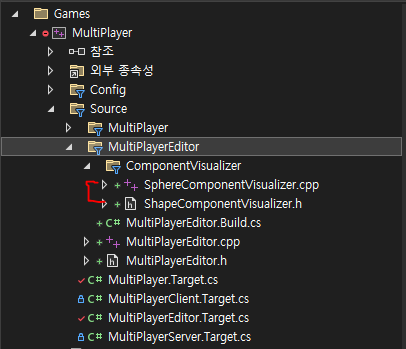

MyProjectEditor/ComponentVisualizer폴더 하위에 클래스를 생성했습니다.

위 클래스명과 비슷하지만 접두사가 다른 것을 주의합니다.



#pragma once

#include "ComponentVisualizer.h"

class FShapeComponentVisualizer : public FComponentVisualizer
{
public:
    // Override this to draw in the scene
    virtual void DrawVisualization(const UActorComponent* Component, const FSceneView* View,
        FPrimitiveDrawInterface* PDI) override;
};

#include "ShapeComponentVisualizer.h"

#include "SceneManagement.h"	// FPrimitiveDrawInterface

#include "MultiPlayer/System/Visualizers/ShapeComponentVisualizer.h"	// 위에서 만든 SceneComponent

void FShapeComponentVisualizer::DrawVisualization(const UActorComponent* Component, const FSceneView* View, FPrimitiveDrawInterface* PDI)
{
	// 위에서 만든 SceneComponent 받기
	const UShapeComponentVisualizer* shapeComp = Cast<const UShapeComponentVisualizer>(Component);
	if (shapeComp != nullptr)
	{
		FTransform shapeTM = shapeComp->GetComponentTransform();	// 위치 정보
		shapeTM.RemoveScaling();
		FColor color(200, 255, 255);	// 컬러

        // DrawBox
        FVector MinPoint = shapeTM.GetTranslation() - 0.5f * shapeComp->Size; // 최소 지점 계산
        FVector MaxPoint = shapeTM.GetTranslation() + 0.5f * shapeComp->Size; // 최대 지점 계산
        FBox box(MinPoint, MaxPoint);
        DrawWireBox(PDI, box, color, SDPG_World, 1.0f);
		// DrawSphere
        DrawWireSphereAutoSides(PDI, shapeTM, color, shapeComp->Radius, SDPG_World);
        // DrawCapsule
        DrawWireCapsule(PDI, shapeTM.GetTranslation(), shapeTM.GetUnitAxis(EAxis::X), shapeTM.GetUnitAxis(EAxis::Y), shapeTM.GetUnitAxis(EAxis::Z), color, shapeComp->Radius, shapeComp->HalfHeight, 16, SDPG_World);

	}
}





MyProjectEditor.cpp에 해당 Visualizer클래스를 연결해줍니다.

// Copyright Epic Games, Inc. All Rights Reserved.

#pragma once

#include "Engine.h"
#include "Modules/ModuleInterface.h"


class FMultiPlayerEditorModule : public IModuleInterface
{
public:
	// ~Begin IModuleInterface
	virtual void StartupModule() override;
	virtual void ShutdownModule() override;
	// ~End IModuleInterface
};

// Copyright Epic Games, Inc. All Rights Reserved.

#include "MultiPlayerEditor.h"

#include "UnrealEd.h"

#include "ComponentVisualizer/ShapeComponentVisualizer.h"
#include "System/Visualizers/ShapeComponentVisualizer.h"

IMPLEMENT_GAME_MODULE(FMultiPlayerEditorModule, MultiPlayerEditor);


void FMultiPlayerEditorModule::StartupModule()
{
    if (GUnrealEd)
    {
        // Make a new instance of the visualizer
        TSharedPtr<FShapeComponentVisualizer> Visualizer = MakeShareable(new FShapeComponentVisualizer());
        // Register it to our specific component class
        GUnrealEd->RegisterComponentVisualizer(UShapeComponentVisualizer::StaticClass()->GetFName(), Visualizer);
        Visualizer->OnRegister();
    }
}

void FMultiPlayerEditorModule::ShutdownModule()
{
    if (GUnrealEd)
    {
        // Unregister when the module shuts down
        GUnrealEd->UnregisterComponentVisualizer(UShapeComponentVisualizer::StaticClass()->GetFName());
    }
}



5.1버전 이하에서는 PDI->DrawSphere와 같이 사용됩니다.













참고 자료



Visualize Actor Components in the Editor with Component Visualizers



Unreal Engine Component Visualizers: Unleashing the Power of Editor Debug Visualization | Quod Soler



Creating an Editor Module | Unreal Engine Community Wiki



Component Visualizers | Unreal Engine Community Wiki



IModuleInterface



에디터 모듈
